历城42CrMo钢管焊接方法 焊条选择焊接注意事项

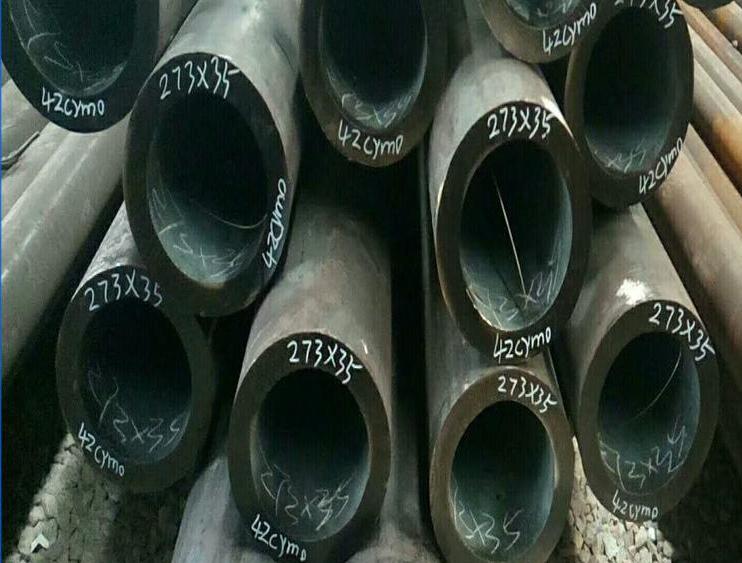

42CrMo钢管概述
42CrMo钢是一种中碳调质合金结构钢，具有高强度、高韧性和良好的淬透性。其化学成分主要包括碳(C)、铬(Cr)、钼(Mo)等元素，通过调质处理（淬火+高温回火）可获得优异的综合力学性能。该材料广泛用于制造承受高负荷、高应力的关键部件。
42CrMo钢管的特点与用途
主要特点：
高强度与良好的韧性平衡
优异的疲劳强度和抗冲击性能
较好的淬透性，适合大截面工件
在调质状态下具有优良的综合机械性能
典型用途：
石油化工行业的高压管道和管件
工程机械的液压油缸和传动轴
汽车制造业的转向节、半轴等重要部件
风电设备的轴承座和连接法兰
模具行业的大型模架和模板
42CrMo钢管焊接性分析
42CrMo钢的焊接性中等偏难，主要挑战包括：
淬硬倾向大：焊接热影响区易形成马氏体组织，导致硬度增加、塑性下降
冷裂纹敏感性高：特别是氢致延迟裂纹，需要严格控制氢来源
热影响区软化：在回火区可能出现强度下降现象
残余应力大：由于热膨胀系数和相变应力，焊接后易产生较大残余应力
焊接方法选择
根据管径、壁厚和使用条件，可选择以下焊接方法：
| 焊接方法 | 适用情况 | 特点说明 |
|---|---|---|
| 手工电弧焊(SMAW) | 现场安装、维修、小批量生产 | 灵活性高，适应各种位置焊接，对焊工技能要求较高 |
| 钨极惰性气体保护焊(GTAW/TIG) | 薄壁管、根部打底焊、高质量要求焊缝 | 焊缝质量高，成形美观，热输入可控，但效率较低 |
| 熔化极气体保护焊(GMAW/MIG/MAG) | 中厚壁管、批量生产 | 效率高，熔敷速度快，适合自动化焊接 |
| 埋弧焊(SAW) | 厚壁管、平焊位置、长直焊缝 | 熔深大，效率高，焊缝质量稳定，但位置受限 |
焊条选择指南
焊条选择需遵循“等强度匹配”或“低强度匹配”原则，同时考虑焊缝金属的韧性和抗裂性。
| 焊条类型 | 牌号示例 | 适用情况 | 特性要求 |
|---|---|---|---|
| 低氢型焊条 | J857Cr (E8515-G) J107Cr (E10015-G) | 重要结构、厚壁管、高拘束度接头 | 抗裂性好，扩散氢含量低，需严格烘干（350-400℃×1h） |
| 高强度焊条 | J707 (E7015-G) J807 (E8015-G) | 中等强度要求的焊接接头 | 强度匹配良好，工艺性能优良 |
| 奥氏体不锈钢焊条 | A307 (E309-15) A407 (E310-15) | 异种钢焊接、防裂要求高的场合 | 塑性好，抗裂性优异，但焊缝强度低于母材 |
焊接工艺要点与注意事项
焊前准备：
坡口加工：采用机械加工方法制备坡口，避免热切割引起的淬硬层
清理工作：彻底清除坡口及两侧20mm范围内的油污、铁锈、水分等杂质
预热温度：通常需要200-350℃的预热，具体温度根据壁厚和环境温度确定
焊条烘干：低氢焊条必须按规定烘干，并放入保温筒内随用随取
焊接过程控制：
热输入控制：采用较小的热输入（15-25kJ/cm），多层多道焊，控制层间温度在200-300℃
焊接顺序：合理安排焊接顺序，减少焊接变形和残余应力
操作技巧：采用短弧操作，避免气孔和未熔合缺陷
收弧处理：填满弧坑，防止弧坑裂纹
焊后处理：
后热消氢：焊接完成后立即进行300-350℃×2h的后热处理，促进氢逸出
消除应力热处理：重要结构需进行550-650℃的消除应力退火
焊后缓冷：采用保温材料覆盖焊缝，使其缓慢冷却至室温
常见缺陷及预防措施
| 缺陷类型 | 产生原因 | 预防措施 |
|---|---|---|
| 冷裂纹 | 氢含量高、拘束应力大、淬硬组织 | 严格烘干焊材、适当预热、控制层间温度、及时后热 |
| 热影响区硬化 | 冷却速度过快，形成脆硬马氏体 | 控制热输入、适当预热、焊后缓冷 |
| 未熔合与未焊透 | 热输入不足、操作不当、坡口设计不合理 | 优化坡口设计、保证足够热输入、提高操作技能 |
| 气孔 | 焊材潮湿、保护不良、清理不彻底 | 严格烘干焊材、加强气体保护、彻底清理工件 |
质量检验要求
42CrMo钢管焊接接头应进行以下检验：
外观检查：焊缝成形、余高、咬边等表面缺陷
无损检测：根据要求进行RT（射线检测）、UT（超声波检测）、MT（磁粉检测）或PT（渗透检测）
力学性能试验：拉伸试验、弯曲试验、冲击试验（特别是热影响区）
硬度测试：焊缝、热影响区、母材的硬度分布，通常要求HV≤350
金相检验：观察焊缝和热影响区的组织形态
安全注意事项
焊接区域必须通风良好，防止有害气体积聚
穿戴完整的防护装备，包括焊接面罩、防护手套、阻燃工作服
注意防火安全，清除现场可燃物，配备灭火器材
电气设备必须可靠接地，防止触电事故
预热和后热时注意高温烫伤，设置警示标志
42CrMo钢管的焊接需要综合考虑材料特性、使用条件和质量要求，通过合理的焊接方法选择、严格的工艺控制和全面的质量检验，才能获得性能可靠、使用寿命长的焊接接头。在实际生产中，建议根据具体情况进行焊接工艺评定，制定详细的焊接工艺规程。
